5.5.4.2. Marker工具连接
最新修改于
2025-07-30 14:58

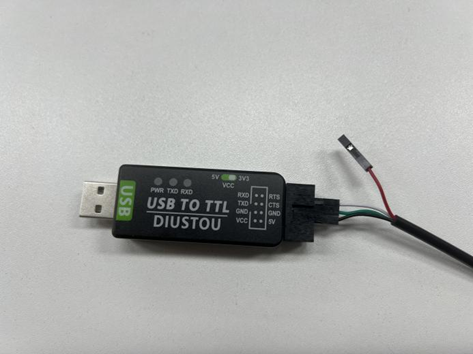

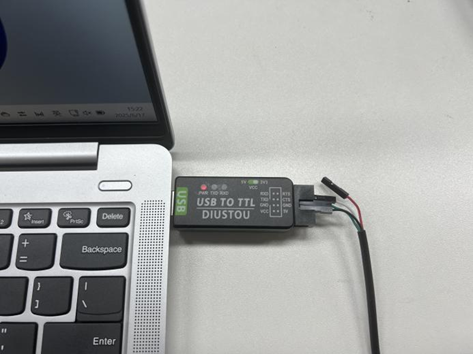

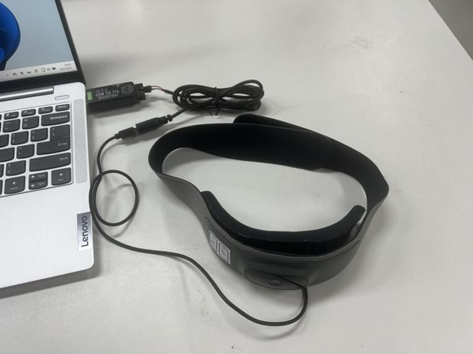

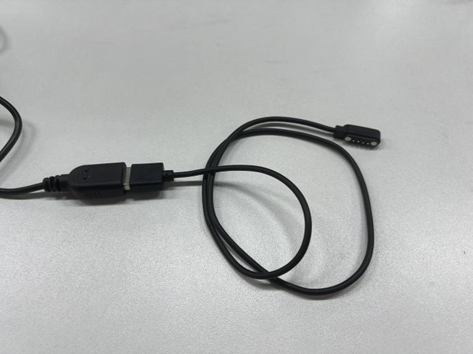

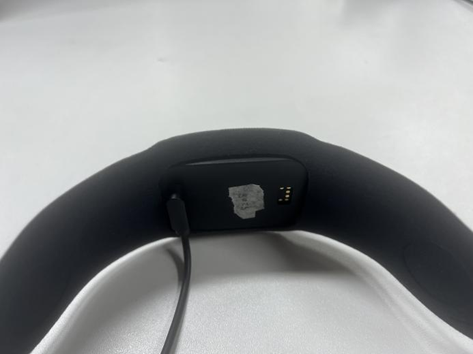

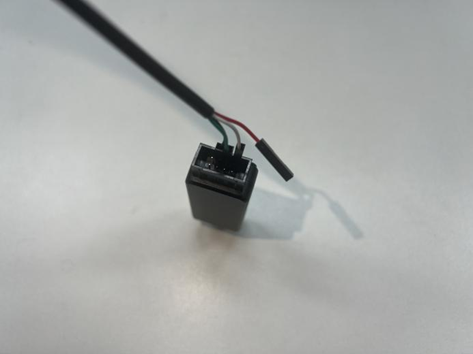

1. Marker线与Marker信号发射器连接 将Marker线束中的黑线连接到Marker信号发射器的GND针头,绿线连接到TXD针头,白线连接到RXD针头;   2. 磁吸充电线与Marker线连接 将磁吸充电线的USB接口和Marker线的USB接口相连;  3. Marker信号发射器与电脑连接 将Marker信号发射器的USB接口插在电脑上;  4. 磁吸充电线与X-BCI设备连接 将磁吸充电线连接到X-BCI设备的充电口上;  5. 最终呈现结果。
